كيف يعمل مكثف المبخر؟

وفيما يلي تفصيل فني لكيفية ذلك المكثفات التبخرية العمل:

■ مبدأ العمل الأساسي

ترفض المكثفات التبخرية الحرارة عن طريق الجمع بين تبريد الهواء وتبخر الماء. على عكس المكثفات القياسية التي تعتمد فقط على نقل الحرارة المعقول، فإنها تزيد من امتصاص الحرارة الكامنة أثناء تبخر الماء.

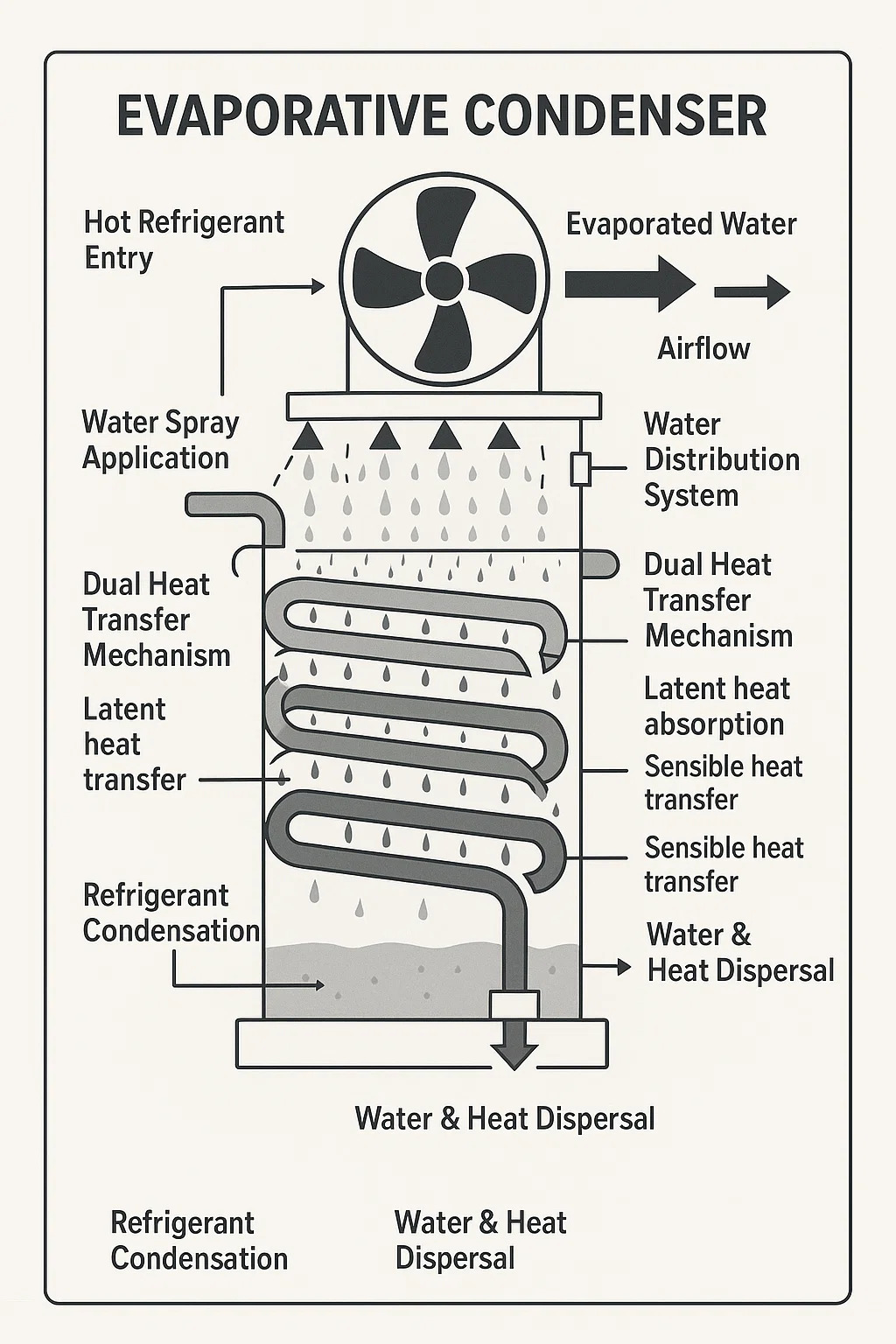

■ خطوة بخطوة العملية

▸ دخول المبرد الساخن

يدخل البخار الساخن عالي الضغط الناتج عن الضاغط إلى الأنابيب الملتفة للمكثف.

▸تطبيق رذاذ الماء

تقوم المضخة برش الماء بشكل مستمر على الجزء الخارجي من ملفات التبريد.
يغطي الماء أسطح الأنابيب، مكونًا طبقة رقيقة.

▸التفاعل القسري لتدفق الهواء

تقوم المراوح بسحب الهواء المحيط من خلال حزمة الملف الرطب.
يعمل تدفق الهواء على تسريع تبخر طبقة الماء الموجودة على الملفات.

▸آلية نقل الحرارة المزدوجة

امتصاص الحرارة الكامنة: تنتقل الطاقة من بخار مادة التبريد إلى الماء، مما يسبب التبخر.
نقل الحرارة بشكل معقول: يعمل تدفق الهواء على إزالة الحرارة المتبقية من سائل التبريد والمياه غير المتبخرة.

▸ تكثيف مادة التبريد

يؤدي فقدان الحرارة إلى تكثيف بخار مادة التبريد إلى سائل عالي الضغط داخل الملفات.

▸ تشتت الماء والحرارة

يخرج الماء المتبخر كبخار في هواء العادم.
يتم جمع المياه غير المتبخرة في حوض لإعادة تدويرها.

■مكونات النظام الرئيسية

حزمة الملف: أنابيب تحتوي على مادة التبريد (النحاس / الفولاذ المقاوم للصدأ).
نظام توزيع المياه: فوهات الرش والمضخات وخزان الحوض.
المراوح: مسودة مستحثة (مثبتة في الأعلى) أو مسودة قسرية (مثبتة على الجانب).
مزيلات الانجراف: تمنع قطرات الماء من الهروب مع هواء العادم.

■ عوامل الكفاءة الحاسمة

▸الاعتماد على درجة حرارة المصباح الرطب

تقترب درجة حرارة التكثيف من درجة حرارة اللمبة الرطبة المحيطة (وليست درجة حرارة اللمبة الجافة)، مما يتيح انخفاض ضغط الرأس مقارنة بالوحدات المبردة بالهواء.

▸ إدارة جودة المياه

يؤدي التحجيم الناتج عن الماء العسر إلى تقليل انتقال الحرارة - مما يتطلب معالجة/تليينًا كيميائيًا.
تتحكم صمامات النزف في تركيز المعادن.

▸الحماية من التجميد

تعمل إضافات الجليكول أو أنظمة التصريف على منع تلف الجليد في فصل الشتاء.

■أوضاع الفشل في العالم الحقيقي

▸ عواقب الصيانة المهملة

الفوهات المسدودة ← التوزيع غير المتساوي للمياه ← البقع الجافة ← ارتفاع درجة حرارة سائل التبريد.
تراكم المقياس ← الأنابيب المعزولة ← فقدان الكفاءة بنسبة 30%.
نمو الليجيونيلا في أحواض المياه غير المعالجة.

▸قيود تدفق الهواء

ملفات أو شفرات المروحة التي تحجب الغبار/الحطام ← انخفاض التبخر ← الحمل الزائد للضاغط.

▸ لماذا هذا ليس "المبخر"

تمتص المبخرات الحرارة (على سبيل المثال، ملف التيار المتردد الداخلي).
المكثفات التبخرية ترفض الحرارة (وظيفة خارجية).
